特性：
美国REED力得公司设计制造，管子周围只需四寸操作空间。
适用于多种环境，如：沟中，水下，头顶和管排之间。
有90到110度空间即可切开管子。
装弹簧的引导装置能够使得每次切割都做到平直干净。
规格表：
|
品名 |
订货号 |
适用管径 |
长度 |
重量 |
|||
|
|
|
公称直径-英寸 |
实际管径 -毫米 |
英寸 |
毫米 |
磅 |
公斤 |
|
H4S |
03120 |
2 - 4 |
60 - 125 |
22 |
559 |
12.8 |
5.8 |
|
H4I |
03122 |
2 - 4 |
60 - 125 |
22 |
559 |
12.8 |
5.8 |
|
H4X |
03124 |
2 - 4 |
60 - 125 |
22 |
559 |
12.8 |
5.8 |
注明：
字母 S 代表切管机配带适合切钢的刀片；
字母 I 代表切管机配带适合切铸铁和球墨铸铁的刀片；
字母 X 代表切管机配带适合切80号钢的刀片；
字母 XX 代表切管机配带适合切100号钢的刀片。
以上各种刀片在同一型号的切管机上可互换。
REED力得刀片是配合力得铰接式切管机的较佳选择。
REED力得刀片采用高级耐冲击工具钢，由计算机数控机床统一加工，并经过精确热处理。 因此，REED力得刀片薄、锋利但结实耐用。

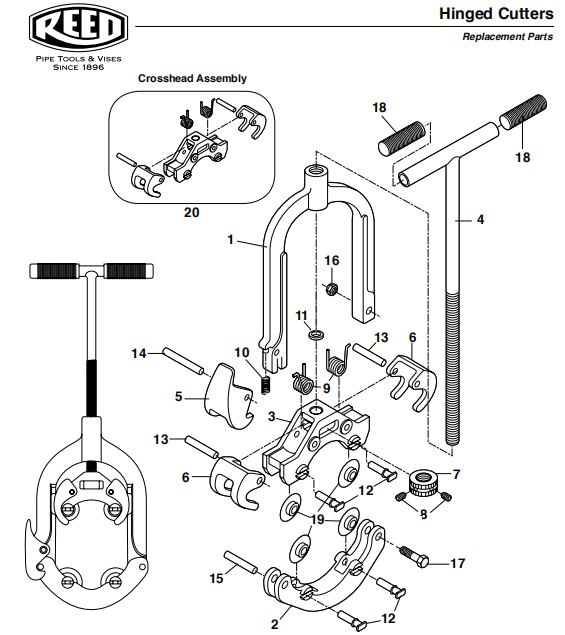

结构图：
操作视频：

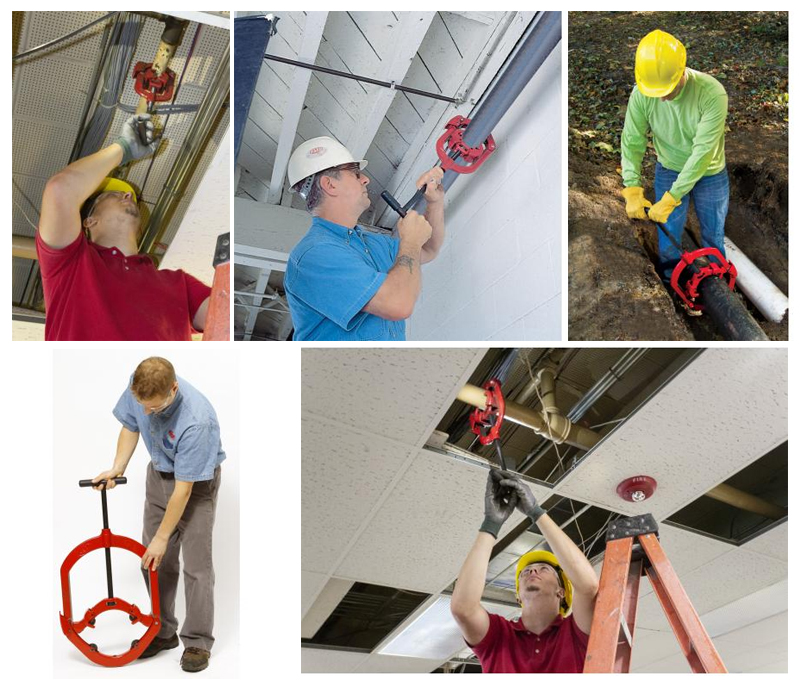

使用现场：
力得铰接式切管机选型表：
| 品名 |
订货号
|
管子直径
|
切割轮
|
应用
|
长度
|
重量
|
|||
|---|---|---|---|---|---|---|---|---|---|
|
英寸
|
毫米
|
英寸
|
毫米
|
磅
|
千克
|
||||
| H21/2S |
03110
|
1 - 2 1/2
|
32 - 76
|
HS21/2
|
钢/不锈钢 40
|
17
|
419
|
7.2
|
3.3
|
| H21/2I |
03112
|
1 - 2 1/2
|
32 - 76
|
2RBCI
|
铸铁/延性铁
|
17
|
419
|
7.2
|
3.3
|
| H21/2X |
03114
|
1 - 2 1/2
|
32 - 76
|
HX21/2
|
钢/不锈钢 40＆80
|
17
|
419
|
7.2
|
3.3
|
| H4S |
03120
|
2 - 4
|
60 - 125
|
HS4
|
钢/不锈钢 40
|
22
|
559
|
12.8
|
5.8
|
| H4I |
03122
|
2 - 4
|
60 - 125
|
HI4
|
铸铁/球墨铸铁
|
22
|
559
|
12.8
|
5.8
|
| H4X |
03124
|
2 - 4
|
60 - 125
|
HX4
|
钢/不锈钢 40＆80
|
22
|
559
|
12.8
|
5.8
|
| H6S |
03130
|
4 - 6
|
114 - 182
|
HS6
|
铜/80不锈钢/80钢4"/80不锈钢/超重钢4 1/2"/80不锈钢/ 80钢5"/40不锈钢/40钢6"
|
28
|
711
|
19.4
|
8.8
|
| H6I |
03132
|
4 - 6
|
114 - 182
|
HI6
|
铸铁，球墨铸铁
|
28
|
711
|
19.4
|
8.8
|
| H6X |
03134
|
4 - 6
|
114 - 182
|
HX6
|
80不锈钢/ 120钢4"/80不锈钢/超重钢4 1/2"/80不锈钢/ 80钢5"/80不锈钢/80钢6"
|
28
|
711
|
19.4
|
8.8
|
| H8S |
03140
|
6 - 8
|
168 - 240
|
HS8-12
|
铜/80不锈钢/ 80钢6"/40不锈钢/标准 钢7"/40不锈钢/ 60钢8"
|
32
|
813
|
24.4
|
11.1
|
| H8I |
03142
|
6 - 8
|
168 - 240
|
HI6
|
铸铁，球墨铸铁
|
32
|
813
|
24.4
|
11.1
|
| H8X |
03144
|
6 - 8
|
168 - 240
|
HX8
|
钢/不锈钢 40＆80/80不锈钢/ 120 6"/80不锈钢/超重钢7"/80不锈钢/ 80钢8"
|
32
|
813
|
24.4
|
11.1
|
| H8XX |
03146
|
6 - 8
|
168 - 240
|
HXX8
|
80不锈钢/ 120钢6"/80不锈钢/超重钢7"/80不锈钢/ 100钢8"
|
32
|
813
|
24.4
|
11.1
|
| H12S |
03150
|
8 - 12
|
219 - 356
|
HS8-12
|
40不锈钢/ 60钢8"/40不锈钢/标准 钢9"/40不锈钢/ 40钢10"/40不锈钢/标准 钢11"/40不锈钢/ 40钢12"
|
34
|
864
|
34.9
|
15.9
|
| H12I |
03152
|
8 - 12
|
219 - 356
|
HI6
|
铸铁，球墨铸铁
|
34
|
864
|
34.9
|
15.9
|
| H12X |
03154
|
8 - 12
|
219 - 356
|
HX8
|
80不锈钢/ 80钢8"/80不锈钢/超重钢9"/80不锈钢/超重钢10"/80不锈钢/超重钢11"/80不锈钢/超重钢12"
|
34
|
864
|
34.9
|
15.9
|
| H12XX |
03156
|
8 - 12
|
219 - 356
|
HXX8
|
80不锈钢/ 100钢8"/80不锈钢/超重钢9"/80不锈钢/ 80钢10"/80不锈钢/超重钢11"/80不锈钢/超重钢12"
|
34
|
864
|
34.9
|
15.9
|
