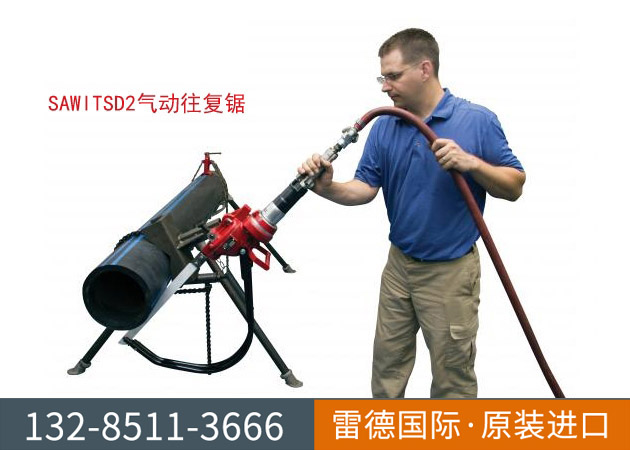

REED力得SAWITSD2气动往复锯结构图-【美国REED力得工具】
2021-4-23 16:03:50 点击：
特性：
REED力得SAWITSD2气动往复锯十分适合切割塑料管和钢管，也是在狭小空间进行切割的理想工具。
节流阀一松开，安全闭锁开关就触发停机。
气动（空气）马达消除了触电的危险。
不产生像燃气动力切割锯那样的烟雾。
与某些切割工具相比，其场地准备需要的挖掘量较少。
于严酷的沟渠环境中连续在水下运行，而不像电气或燃气动力的工具。
为了获得额外稳定性，要加装 Saw It® 卡钳和 Saw It® 刀片导向架。
刀片单独售卖。 使用力得往复机锯锯片。
规格表：
|
品名
|
订货号
|
产品介绍
|
管直径最大可达
|
最大功率
|
耗空气量
|
适用材质
|
重量
|
||
|
|
|
|
英寸
|
毫米
|
|
|
|
磅
|
千克
|
|
SAWITSD2
|
07620
|
带安全开关
|
24英寸
|
610mm
|
2.0HP, 1.5kW
|
40 cfm @ 90 psi
(18.9 l/s @ 6.2 BAR) |
铝/铜/塑料/钢/不锈钢40/钢管
|
21.5
|
9.8
|
选型说明：
1、一套完整的美国REED力得气动往复锯，包含：气动往复锯本体+刀片保护架+卡钳+加长链+锯片；
2、刀片保护架，不同的管径，用不同的刀片保护架，刀片保护架有2款，按照目前你们提供的管子，2款刀片保护架都需要配；
3、关于锯片：14齿的，适用于金属管（碳钢管、不锈钢管、铜管、铝管）、塑料管（PVC管、PE管、PP管）；8齿的，适用于塑料管（PVC管、PE管、PP管）。
建议：如果只用来切塑料管，建议选择8齿的锯片，切割更快捷；
4、锯片的选择：从齿数、适用管子壁厚、管径、管子材质等4个方面对照下面的表格进行选择。
5、【提醒】在实际切割过程中，应选择比管子直径至少长6英寸的锯片进行管子切割！！！
选型表：
|
编号 |
名称 |
参数范围/锯片适用管径 |
选择 |
|
1 |
SAWITSD气动往复锯(9.8KG) |
最大管径24英寸 |
必选 |
|
2 |
SAWITBG21刀片保护架21英寸 |
适用于≤21英寸长锯片 |
必选 |
|
3 |
SAWITBG30刀片保护架30英寸 |
适用于≤30英寸长锯片 |
必选 |
|
4 |
SAWITVISE气动工具附件卡钳(6.4KG) |
带42寸长链条，适用12寸内管子 |
必选 |
|
5 |
40629加长链 12" |
加上卡钳最大能夹24寸内管子 |
必选 |
锯片型号（10片装）：
|
编号 |
名称 |
每英寸齿数 |
锯片适用壁厚 |
参数范围/锯片适用管径 |
锯片长/宽/厚 |
锯片适用材质 |
|
6 |
Z814锯片 |
14个 |
1/8英寸以上 |
2英寸以内 |
200*35*1.6 mm |
金属管/塑料管 |
|
7 |
Z1014锯片 |
14个 |
1/8英寸以上 |
4英寸以内 |
250*35*1.6 mm |
金属管/塑料管 |
|
8 |
Z1214锯片 |
14个 |
1/8英寸以上 |
6英寸以内 |
300*35*1.6 mm |
金属管/塑料管 |
|
9 |
Z1614锯片 |
14个 |
1/8英寸以上 |
10英寸以内 |
400*35*1.6 mm |
金属管/塑料管 |
|
10 |
Z2114锯片 |
14个 |
1/8英寸以上 |
15英寸以内 |
533*35*1.6 mm |
金属管/塑料管 |
|
11 |
Z2414锯片 |
14个 |
1/8英寸以上 |
18英寸以内 |
600*35*1.6 mm |
金属管/塑料管 |
|
12 |
Z3014锯片 |
14个 |
1/8英寸以上 |
24英寸以内 |
760*35*1.6 mm |
金属管/塑料管 |
|
13 |
Z1608锯片 |
8个 |
3/16英寸以上 |
10英寸以内 |
400*35*1.6 mm |
塑料管 |
|
14 |
Z2108锯片 |
8个 |
3/16英寸以上 |
15英寸以内 |
533*35*1.6 mm |
塑料管 |
提示：锯片长度应比管道的公称直径至少长6英寸！！！

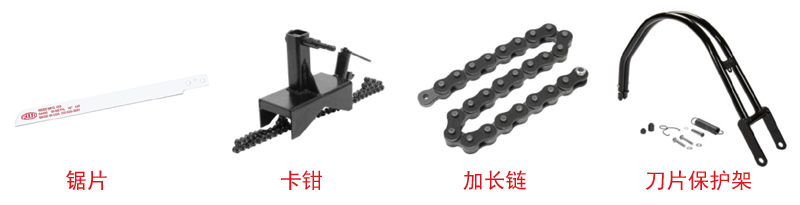

配件、附件：

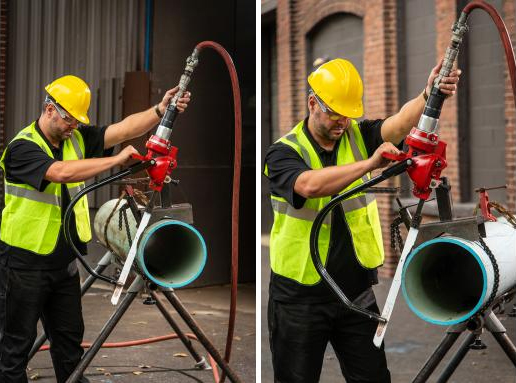

使用示范：
安装讲解：
操作视频：
